Zakaj so priključni bloki PCB bistveni za zanesljive električne povezave?
PCB priključni blokiso kritične komponente v sodobnih elektronskih sistemih, ki zagotavljajo varne in organizirane povezave žica-plošča prek industrijske avtomatizacije, distribucije električne energije, pametnih naprav, sistemov obnovljive energije in potrošniške elektronike. Ta izčrpen vodnik raziskuje njihove funkcije, strukture, prednosti, metode izbire, običajne težave, postopke namestitve in prihodnje trende, da bi inženirjem, proizvajalcem in kupcem pomagal pri odločanju na podlagi informacij.
Kazalo
- 1. Razumevanje priključnih blokov PCB
- 2. Kako delujejo priključni bloki PCB
- 3. Glavne vrste priključnih blokov PCB
- 4. Materiali in konstrukcija
- 5. Ključne prednosti
- 6. Pogoste aplikacije
- 7. Kako izbrati pravi terminalski blok PCB
- 8. Pogoste napake, ki jih delajo kupci
- 9. Nasveti za namestitev in vzdrževanje
- 10. Priključni blok tiskanega vezja v primerjavi z drugimi priključki
- 11. Trendi in inovacije v industriji
- 12. Pogosto zastavljena vprašanja
- 13. Zaključek
1. Razumevanje priključnih blokov PCB

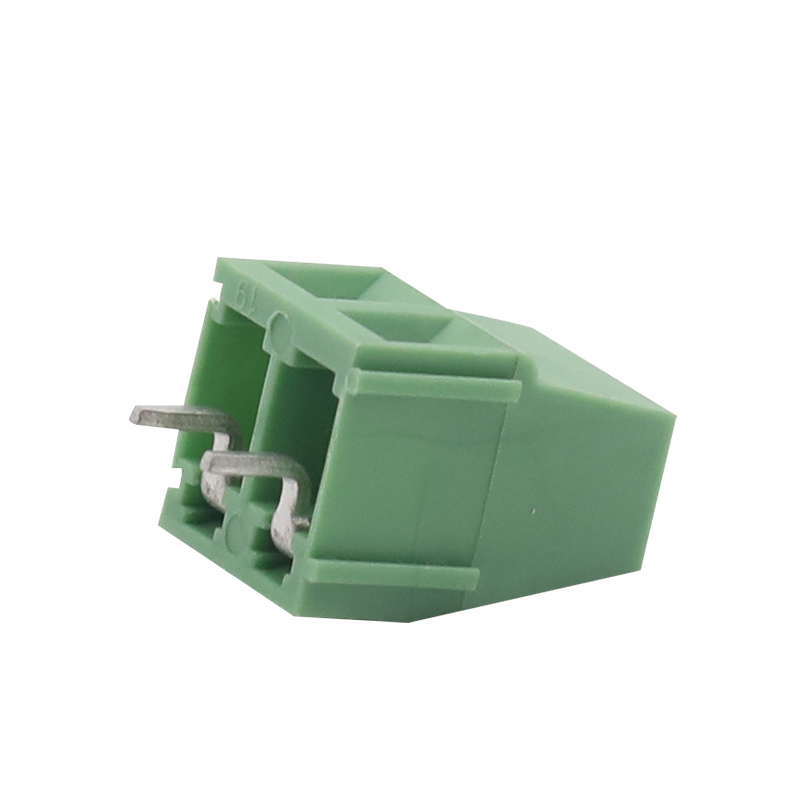

Priključni blok tiskanega vezja je električni konektor, zasnovan za pritrditev žic neposredno na ploščo tiskanega vezja (PCB). Ustvari stabilno električno povezavo med zunanjo napeljavo in elektronskimi vezji, hkrati pa poenostavlja montažo, vzdrževanje in odpravljanje težav.
Za razliko od trajnih spajkanih žičnih povezav, terminalni bloki PCB omogočajo uporabnikom hitro povezovanje in odklapljanje žic, ne da bi poškodovali vezje. Zaradi tega so izjemno dragoceni v sistemih, ki zahtevajo pogosto vzdrževanje ali zamenjavo komponent.
Te konektorje običajno najdemo v:
- Industrijski nadzorni sistemi
- Napajalniki
- Varnostni sistemi
- HVAC oprema
- Telekomunikacijske naprave
- Oprema za obnovljive vire energije
- Avtomobilska elektronika
- Izdelki za pametni dom
Ključna funkcija:Priključni bloki PCB zagotavljajo varne, organizirane in na vibracije odporne žične povezave, hkrati pa skrajšajo čas namestitve in kompleksnost vzdrževanja.
2. Kako delujejo priključni bloki PCB
Priključni bloki PCB delujejo tako, da žice vpnejo v prevodne sponke, ki so nameščene neposredno na PCB. Električni tok teče iz zunanje žice skozi kovinski vodnik v tiskano vezje.
Večina priključnih blokov PCB uporablja enega od naslednjih načinov pritrditve žice:
| Način povezave | Opis | Prednosti |
|---|---|---|
| Vijačna sponka | Žica je pritrjena z vijaki | Močna in zanesljiva povezava |
| Vzmetna objemka | Vzmetni pritisk drži žico na mestu | Hitra namestitev in odpornost na vibracije |
| Push-In | Povezava z neposrednim vstavljanjem | Hitra montaža |
| Vrsta pregrade | Izolirane pregrade med terminali | Izboljšana varnost |
Ko je priključek priključen, zagotavlja neprekinjeno električno prevodnost, hkrati pa ščiti pred nenamernim zrahljanjem žice.
3. Glavne vrste priključnih blokov PCB
Različne aplikacije zahtevajo različne izvedbe terminalskih blokov PCB. Razumevanje razpoložljivih tipov pomaga inženirjem izbrati pravo rešitev.
Priključni bloki PCB s skozi luknjo
Ti so nameščeni skozi izvrtane luknje v PCB in spajkani na nasprotni strani. Ponujajo odlično mehansko trdnost in se običajno uporabljajo v okoljih z visokimi vibracijami.
Priključni bloki PCB za površinsko montažo
Dizajni za površinsko montažo so pritrjeni neposredno na površino PCB, kar podpira avtomatizirano proizvodnjo in kompaktne postavitve.
Vtični priključni bloki PCB
Vtične različice omogočajo odklop konektorjev brez odklopa posameznih žic. Idealne so za modularno opremo in hitro vzdrževanje.
Pravokotni priključni bloki PCB
Pravi kotni dizajni prihranijo navpični prostor in pomagajo optimizirati postavitve ohišij.
High-Current PCB Terminal Blocks
Ti bloki, zasnovani za velike električne obremenitve, imajo večje vodnike in povečano toplotno odpornost.
Industrijska avtomatizacija
Zanesljiv prenos signala in vzdržljivo delovanje pod tresljaji.
Napajalna oprema
Varno izpolnjuje višje napetostne in tokovne zahteve.
Zabavna elektronika
Kompaktne zasnove podpirajo manjše in pametnejše izdelke.
4. Materiali in konstrukcija
Učinkovitost priključnega bloka PCB je močno odvisna od njegovih materialov in strukturne zasnove.
| Komponenta | Skupni material | Namen |
|---|---|---|
| Ohišje | PA66 najlon | Ognjevarnost in izolacija |
| Dirigent | Bakrova zlitina | Električna prevodnost |
| Prevleka | Kositer ali nikelj | Odpornost proti koroziji |
| Vijaki | Jeklo | Mehansko pritrjevanje |
Visokokakovostni materiali izboljšajo električno učinkovitost, toplotno stabilnost in dolgotrajno vzdržljivost.
5. Ključne prednosti
Sponke PCB nudijo pomembne prednosti za proizvajalce, inštalaterje in vzdrževalne ekipe.
- Enostavno ožičenje:Poenostavi namestitev in zamenjavo kabla.
- Zmanjšan čas nedelovanja:Hitrejše vzdrževanje in odpravljanje težav.
- Varna povezava:Močno mehansko zadrževanje žice.
- Kompaktna zasnova:Učinkovita uporaba prostora na PCB.
- Razširljivost:Na voljo v večpolnih konfiguracijah.
- Varnost:Preprečuje naključne kratke stike.
- Stroškovna učinkovitost:Zmanjša stroške montažnega dela.
- Prilagodljivost:Podpira različne velikosti žic in napetosti.
Številni inženirji imajo raje priključne bloke PCB, ker poenostavljajo vzdrževanje na terenu, hkrati pa zagotavljajo zanesljivo električno delovanje v dolgih obdobjih delovanja.
6. Pogoste aplikacije
Sponke PCB se uporabljajo v skoraj vsaki sodobni električni industriji.
Industrijski nadzorni sistemi
Tovarne se zanašajo na priključne bloke za senzorje, releje, PLC-je in sisteme za avtomatizacijo, kjer sta odpornost na vibracije in dostopnost vzdrževanja kritični.
Obnovljiva energija
Sončni pretvorniki in sistemi vetrne elektrarne uporabljajo priključne bloke PCB za učinkovit prenos energije in stabilne povezave v spremenljivih okoljskih pogojih.
Medicinska oprema
Medicinska elektronika zahteva zelo zanesljive povezave za nadzorne naprave in diagnostične sisteme.
Prevozništvo
Železniški sistemi, električna vozila in polnilne postaje uporabljajo robustne priključne bloke za visokonapetostne aplikacije.
Pametne zgradbe
Sistemi za nadzor razsvetljave, varnostne naprave in oprema HVAC so odvisni od organiziranih povezav PCB.
7. Kako izbrati pravi terminalski blok PCB
Izbira pravilnega priključnega bloka PCB zahteva skrbno upoštevanje tehničnih in okoljskih zahtev.
| Faktor izbire | Zakaj je pomembno |
|---|---|
| Trenutna ocena | Preprečuje pregrevanje |
| Nazivna napetost | Zagotavlja varno delovanje izolacije |
| Velikost žice | Zagotavlja ustrezno združljivost |
| Pitch Size | Vpliva na razmik PCB |
| Vrsta namestitve | Podpira zahteve glede postavitve |
| Delovna temperatura | Zagotavlja dolgotrajno obstojnost |
| Varstvo okolja | Ščiti pred prahom in vlago |
Kupci bi morali pri izbiri izdelkov za mednarodne trge preveriti tudi certifikate, kot so skladnost z UL, CE in RoHS.
8. Pogoste napake, ki jih delajo kupci
Nepravilna izbira priključnega bloka lahko povzroči drage okvare, pregrevanje ali težave pri vzdrževanju.
- Izbira nezadostnih trenutnih ocen
- Ignoriranje okoljskih razmer
- Uporaba nezdružljivih velikosti žice
- Izbira materialov nizke kakovosti
- Nepravilna zasnova razmika PCB
- Zanemarjanje zahtev glede vibracij
- Ne upošteva mednarodnih varnostnih certifikatov
Natančna tehnična ocena pomaga preprečiti težave z zanesljivostjo in nepričakovane izpade.
9. Nasveti za namestitev in vzdrževanje
Pravilna namestitev je bistvena za stabilno delovanje in električno varnost.
Najboljše prakse namestitve
- Uporabite pravilen navor izvijača.
- Izogibajte se premočnemu zategovanju vijakov.
- Natančno odstranite izolacijo žice.
- Preprečite ohlapne žične niti.
- Upoštevajte specifikacije toka in napetosti.
- Preverite kakovost spajkanja za modele s skoznjo luknjo.
Priporočila za vzdrževanje
- Redno preverjajte povezave.
- Preverite znake pregrevanja.
- Poiščite korozijo ali razbarvanje.
- Po potrebi ponovno privijte vijake.
- Redno čistite nabiranje prahu.
Redni pregled znatno podaljša življenjsko dobo priključnih blokov PCB in zmanjša električne okvare.
10. Priključni blok tiskanega vezja v primerjavi z drugimi priključki
| Funkcija | PCB terminalski blok | Spajkana žica | Stiskalni konektor |
|---|---|---|---|
| Vzdrževanje | enostavno | Težko | Zmerno |
| Hitrost namestitve | hitro | počasi | hitro |
| Ponovno uporabnost | Odlično | Ubogi | Dobro |
| Zanesljivost | visoko | visoko | visoko |
Sponke PCB zagotavljajo odlično ravnotežje med zanesljivostjo, uporabnostjo in učinkovitostjo namestitve.
11. Trendi in inovacije v industriji
Ker se elektronika še naprej razvija, tehnologija terminalskih blokov PCB hitro napreduje.
- Miniaturizirani modeli visoke gostote
- Tehnologija vtikanja brez orodja
- Izboljšana odpornost na vibracije
- Integracija pametnega spremljanja
- Večje tokovne zmogljivosti
- Izboljšani materiali, ki zavirajo gorenje
- Okolju prijazna proizvodnja
Proizvajalci razvijajo tudi rešitve za industrijo 4.0, električna vozila in sisteme obnovljivih virov energije.
12. Pogosto zastavljena vprašanja
Kaj je glavni namen terminalskega bloka PCB?
Njegov glavni namen je zagotoviti varne in odstranljive žične povezave s tiskanimi vezji.
Ali so priključni bloki PCB ponovno uporabni?
ja Večina priključnih blokov PCB je zasnovanih za večkratno vstavljanje in odstranjevanje žice.
Katere industrije največkrat uporabljajo terminalske bloke PCB?
Industrijska avtomatizacija, elektroenergetski sistemi, obnovljivi viri energije, telekomunikacije, transport in zabavna elektronika jih obširno uporabljajo.
Kako izberem pravo oceno toka?
Izberite priključni blok s tokovno oceno, ki je višja od največje pričakovane obremenitve vašega sistema, da zagotovite varno delovanje.
Kaj povzroča pregrevanje priključnega bloka?
Pogosti vzroki vključujejo ohlapno ožičenje, čezmerni tok, neustrezno velikost žice in prevodne materiale slabe kakovosti.
Ali lahko sponke PCB prenesejo vibracije?
ja Zasnove vzmetnih sponk in visokokakovostnih vijačnih sponk ponujajo odlično odpornost proti tresljajem.
13. Zaključek
Sponke PCB igrajo ključno vlogo pri zagotavljanju varnih, učinkovitih električnih povezav, ki jih je mogoče vzdrževati v neštetih panogah. Zaradi svoje prilagodljivosti, zanesljivosti in enostavne vgradnje so nepogrešljivi v sodobnih elektronskih sistemih.
Ne glede na to, ali se uporablja v industrijskih strojih, opremi za obnovljive vire energije, transportnih sistemih ali potrošniški elektroniki, izbira pravega priključnega bloka PCB neposredno vpliva na zmogljivost, varnost in dolgoročno zanesljivost.
Ker se tehnologija še naprej razvija, bodo napredne rešitve terminalskih blokov PCB postale še bolj kompaktne, inteligentne in učinkovite za izpolnjevanje naraščajočih zahtev trga.
