Zakaj so priključni bloki ključ do varnejših in učinkovitejših električnih povezav?

Sponkeslužijo kot osnovne povezovalne enote, ki se uporabljajo za zavarovanje, organizacijo in distribucijo električne napeljave v stanovanjskih, komercialnih in industrijskih aplikacijah. Njihov glavni namen je zagotoviti, da električna vezja ostanejo stabilna, varna in enostavna za vzdrževanje. Ker električni sistemi postajajo bolj zapleteni, postaja potreba po zanesljivih priključnih komponentah še bolj kritična.

Priključni bloki so zasnovani za poenostavitev ožičenja, zmanjšanje napak pri namestitvi in ​​ohranjanje celovitosti sistema. Ne glede na to, ali se uporabljajo v strojih, distribuciji električne energije, avtomatskih krmilnikih ali industrijskih ploščah, zagotavljajo varno priključno točko, kjer je mogoče vstaviti in vpeti žice. Njihova struktura vključuje izolacijsko telo, prevodne kovinske komponente in vpenjalne mehanizme. Te lastnosti ščitijo električna vezja pred zrahljanjem, vibracijami, preobremenitvami in vplivi okolja.

Glavni parametri izdelka (oblika seznama)

Profesionalno razumevanje priključnih blokov zahteva jasen vpogled v njihove specifikacije. Spodaj so tipični parametri, ki se uporabljajo za ocenjevanje kakovosti in učinkovitosti izdelka:

• Nazivna napetost:250V–1000V odvisno od modela

• Nazivni tok:5A–500A

• Združljivost velikosti žice:AWG 26–AWG 2

• Izolacijski material:Poliamid 66 (PA66) / polikarbonat / fenolna smola

• Temperaturna odpornost:-40°C do +125°C

• Vrsta pritrditve:Montaža na DIN letev ali plošča

• Kontaktni material:Bakrova zlitina s prevleko iz kositra ali niklja

• Metoda vpenjanja:Tip vijaka, vzmetna sponka, vtisni, pregradni tip

• Ognjevarnost:UL94 V-0

• Zahtevani navor:0,4–2,5 Nm, odvisno od tipa

• Skladnost s standardi:UL, CSA, IEC, CE

Razumevanje teh parametrov pomaga ugotoviti, kako se priključni blok obnese pri različnih električnih obremenitvah, okoljskih izzivih in pogojih namestitve. Visokokakovostni izolacijski materiali in trpežne vpenjalne strukture so bistvenega pomena za dolgo življenjsko dobo in večjo varnost.

Zakaj priključni bloki izstopajo v elektrotehničnih aplikacijah?

Pomen priključnih sponk presega preproste žične povezave. Postale so bistvenega pomena za povečanje varnosti, izboljšanje udobja in zmanjšanje časa izpadov pri vzdrževanju ali nadgradnjah sistema. Ampakzakajali se industrije močno zanašajo na sponke?

Izboljšana varnost pri distribuciji električne energije

Sponke preprečujejo naključne kratke stike, zdrs žice in nastanek obloka. Njihovo izolirano ohišje zmanjšuje nevarnost električnega udara in požara, zaradi česar so nepogrešljivi v visokonapetostnih okoljih.

Izboljšana organizacija ožičenja

Nadzorne plošče imajo koristi od urejenega in strukturiranega ožičenja, ki je ključnega pomena za odpravljanje težav in razširljivost. Priključni bloki olajšajo večnivojsko ožičenje, označevanje in združevanje.

Zmanjšan čas vzdrževanja

Ker omogočajo enostavno odklapljanje in ponovno priklapljanje žic, lahko tehniki hitreje in učinkoviteje opravijo popravilo ali nadgradnjo opreme.

Vsestranske uporabe v panogah

Sponke se pogosto uporabljajo v:

• Industrijska avtomatizacija

• Plošče za razdelitev električne energije

• Sistemi železniškega transporta

• Sistemi obnovljivih virov energije

• HVAC krmilni sistemi

• Stroji in robotika

• Gradnja sistemov ožičenja

Njihova vsestranskost izhaja iz različnih razpoložljivih tehnologij vpenjanja. Bloki z vijaki nudijo robustno mehansko trdnost, medtem ko bloki z vzmetnimi sponkami ali potisnimi bloki zagotavljajo hitre rešitve ožičenja brez orodja.

Zakaj je njihova kakovost materiala pomembna

Visokokakovostna bakrena zlitina zagotavlja nižji kontaktni upor, kar preprečuje pregrevanje pri visokem toku. Ognjevarna izolacija PA66 ščiti vezja, izpostavljena vročini, kemikalijam ali vibracijam.

Zakaj priključni bloki zagotavljajo zanesljivost v povezanih sistemih

V elektrotehniki lahko ena sama ohlapna žica povzroči zaustavitev sistema ali resno električno okvaro. Sponke preprečujejo to tveganje s stabilnim mehanskim vpenjanjem in kontaktnimi površinami, odpornimi proti koroziji.

Kako delujejo priključni bloki in kako se uporabljajo v praktičnih aplikacijah?

Priključni bloki delujejo tako, da ustvarijo varen, prevoden vmesnik med dvema ali več električnimi žicami. Njihova zasnova omogoča, da se žice vstavijo v kovinski vodnik in jih trdno pritrdijo z mehanskim pritiskom.

Kako delujejo priključni bloki

1. Priprava žice:Odstranite izolacijo s konca žice.

2. Vstavljanje:Vstavite žico v vpenjalno enoto.

3. Vpenjanje:Vijak ali vzmet se pripne na vodnik žice.

4. Trenutni tok:Električni tok potuje skozi kovinski vodnik znotraj bloka.

5. Distribucija:Dodatna vezja se povezujejo prek premostitvenih dodatkov ali več sponk.

Kako izboljšajo električno učinkovitost

Z nizko kontaktno odpornostjo in stabilnimi prevodnimi potmi priključni bloki zmanjšajo izgubo energije in segrevanje. Omogočajo tudi enakomerno porazdelitev moči na več izhodov, kar je bistvenega pomena v krmilnih sistemih.

Kako inženirji izberejo pravo vrsto priključnega bloka

Izbira je odvisna od:

• Električna nosilnost

• Namestitveno okolje

• Frekvenca ožičenja

• Razpoložljivost prostora na plošči

• Varnostni standardi

• Montažni slog

Bloki z vzmetnimi sponkami so na primer priporočljivi za okolja z močnimi vibracijami, kot so vlaki in industrijski stroji. Vijačni bloki ustrezajo stabilnim okoljem, ki zahtevajo večjo moč navora.

Kako terminalski bloki prispevajo k razširitvi sistema

Električne plošče pogosto zahtevajo spremembe glede na obseg sistema. Priključni bloki omogočajo dodajanje novih vezij brez ponovnega ožičenja celotne plošče, kar podpira dolgoročno razširljivost.

Kako prihodnji trendi oblikujejo razvoj terminalskih blokov

Prihodnji električni sistemi zahtevajo kompaktno zasnovo, večjo zmogljivost in lažjo namestitev. Trendi vključujejo:

• Tehnologija vtičnega priključka brez orodja

• Višja temperaturna odpornost

• Povečane zmogljivosti prenosa toka

• Pametni priključni bloki z zaznavanjem signala

• Modularni, večnivojski blok sistemi

• Bolj okolju prijazni izolacijski materiali

• Izboljšani mehanizmi za zaščito pred vibracijami

Ko se avtomatizacija, obnovljivi viri energije in digitalni sistemi širijo po vsem svetu, se tehnologije priključnih blokov še naprej razvijajo za podporo hitrejšega, varnejšega in bolj prilagodljivega ožičenja.

Katera so najpogostejša vprašanja o terminalskih blokih? (Razdelek z vprašanji in odgovori)

V1: Katere vrste priključnih blokov se najpogosteje uporabljajo?

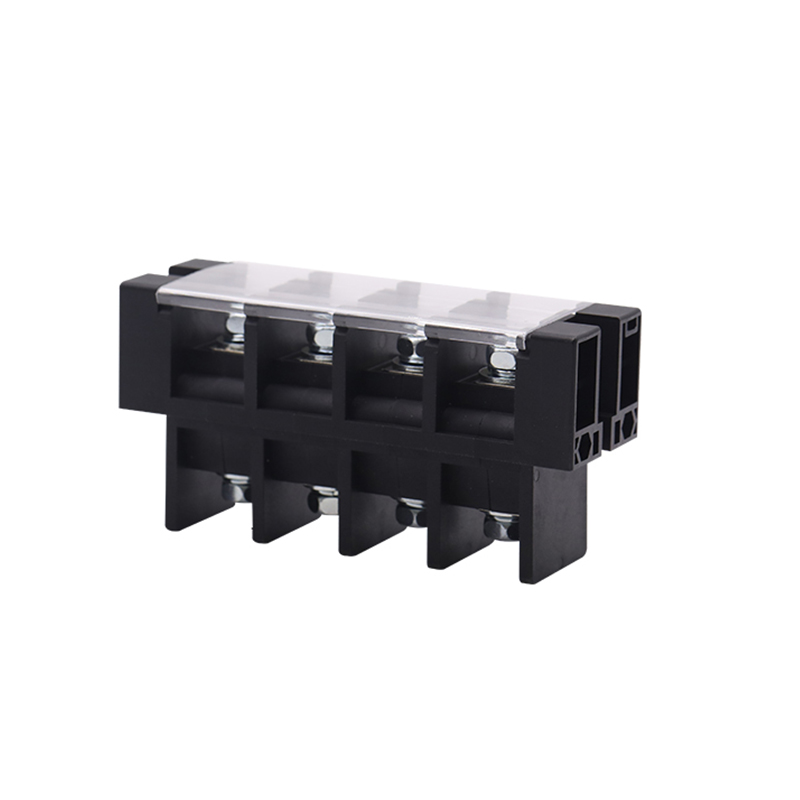

A:Glavne vrste so vijačne sponke, sponke z vzmetnimi sponkami, potisne sponke, pregradne sponke in dovodne sponke. Vijačni tipi zagotavljajo močno mehansko trdnost, vzmetne sponke nudijo hitro ožičenje, odporno na vibracije, vtisni tipi podpirajo namestitev brez orodja, pregradni tipi izolirajo žice zaradi varnosti, dovodni tipi pa poenostavijo povezavo med žico. Izbira je odvisna od električne obremenitve, pogojev namestitve in zahtev glede vzdrževanja.

V2: Kako izbrati pravilno velikost žice za priključni blok?

A:Izbira velikosti žice se mora ujemati z nazivnim razponom premera žice in tokovno zmogljivostjo priključnega bloka. Uporaba premajhnih žic tvega pregrevanje in padce napetosti, medtem ko se prevelike žice morda ne prilegajo varno, kar vodi do slabega vpenjanja in morebitne okvare sistema. Vedno preverite združljivost AWG, debelino izolacije in material prevodnika v skladu s specifikacijami bloka.

V3: Kaj povzroča okvaro priključnega bloka in kako jo je mogoče preprečiti?

A:Pogosti vzroki vključujejo ohlapne povezave, korozijo, preobremenitve, vibracije in uporabo napačne vrste terminala za aplikacijo. Preprečevanje vključuje pravilno uporabo navora, izbiro materialov, odpornih proti koroziji, zagotavljanje pravilnih vrednosti toka, uporabo blokov, odpornih na vibracije, kadar je to potrebno, in izvajanje rednih vzdrževalnih pregledov. Kakovostni materiali in natančna montaža bistveno podaljšajo življenjsko dobo izdelka.

Kako bodo priključni bloki še naprej oblikovali prihodnje električne sisteme?

Priključni bloki bodo ostali bistveni v globalnem elektrotehniki in industrijski avtomatizaciji zaradi svoje sposobnosti zagotavljanja varnega, strukturiranega in učinkovitega ožičenja. Ker se električna omrežja širijo in zanesljivost sistema postaja vse bolj pomembna, povpraševanje po visoko zmogljivih priključnih blokih še naprej narašča. Inovacije v tehnologiji hitre povezave, kompaktni dizajn in napredni materiali bodo oblikovali naslednjo generacijo električnih komponent.

Visokokakovostne sponke, kot jih ponujarečem, podpirajo varnost, vzdržljivost in zmogljivost v vseh aplikacijah ožičenja. Za profesionalne inženirske rešitve in zanesljive povezovalne sisteme,kontaktirajte nasza več podrobnosti o izdelku in tehnično podporo.
